关于超硬材料涂附磨具小科普

关于超硬材料涂附磨具小科普

2022-02-10 11:33:13 0

定义:

超硬材料涂附磨具是指:用粘结剂把超硬材料(人造金刚石或立方氮化硼)磨粒粘附在柔性、可挠曲基材上的磨具。

超硬材料涂附磨具的类型
1

---按磨粒材料不同可分为:


金刚石涂附磨具和立方氮化硼 (c BN)涂附磨具。

2

---按加工方法可分为:


电镀超硬材料涂附磨具和粘胶超硬材料涂附磨具。

3

---按用途和结构又可分为:


砂带、砂卷、研磨盘、聚酯薄膜圆片、手用锉刀、抛光块等。

砂带磨削的特点

1强力高效、长寿命


2磨削生产效率高


3磨削质量好


4适用范围广


5生产成本低、经济效益好


6很好的挠性和柔性,适应零件的各个形状


超硬材料涂附磨具生产工艺流程

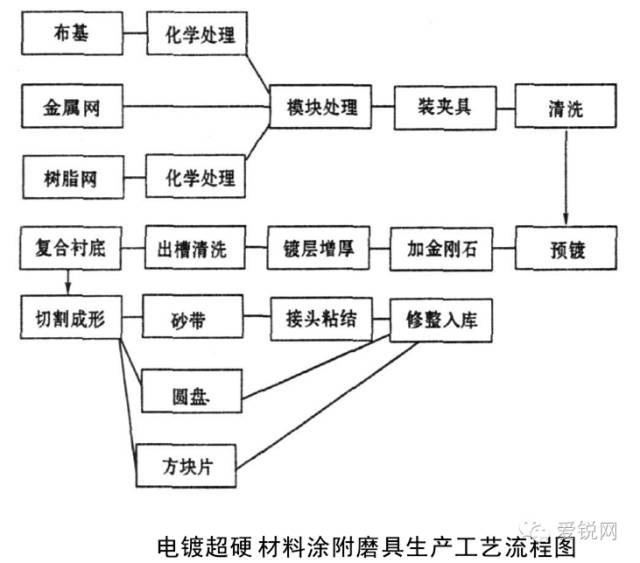

电镀超硬材料涂附磨具生产工艺流程图





超硬材料粘结砂带生产工艺流程图





金刚石柔性磨轮生产工艺流程图




超硬材料涂附磨具生产设备




   涂附磨具的应用


航空航天
零件的表面磨削
硬质合金制品
汽车
建筑
不锈钢制品
机械加工
玻璃
宝石加工
木材加工
造船

电子工业

涂附磨具的发展方向

专用



1

精密



2

强力高效



3

 涂附磨具三大要素的发展如下




基体:


1

---纸基:

强度、均匀性、耐水性均达不到砂带生产的要求,目前纸基中耐水纸已从浸渍纸发展到乳胶纸。

2

---布基:

从普通棉布基材到合成纤维基材,并逐步以人造纤维代替了传统的棉布。布基材的种类有棉、麻、人造纤维、合成纤维和聚酯纤维等。

3

---无纺布:

表面弹性及抛光性能好

4

---聚酯纤维布:

抗拉强度好、延伸率低,、耐热性、耐水性好、表面平整、经向断裂强度高,纬向断裂强度大于600N/5cm



磨料:


1

---金刚石砂带

适合硬脆的难加工材料或者特殊用途的高精度、超高精度产品的加工,诸如硬质合金零件的抛磨加工、宝石、陶瓷的软磨轮异型抛光和牙科的临床应用等。


2

---立方氮化硼砂带

更适合于砂带磨削机床对钢件的加工,从一般的砂带平面磨床、内外圆磨床到数控多工位自动砂带磨床都可以使用,尤其是在机械工业、汽车制造业的应用与日俱增。



粘结剂:


1

---粘结剂的种类目前有水溶性酚醛树脂改性和脲醛树脂改性两大类。在涂附磨具上大多是多种树脂粘结剂混合使用,并且加入足量的填料以增强粘结剂本身的韧性、改善粘结剂性能和改进磨削性能。

2

---作为粘结剂的附属、超涂层的应用又是涂附磨具产品中的一大创新。超涂层能很有效地改善加工性能,对研磨磨削中的堵塞和表面烧伤问题均有很大改善作用,在磨不锈钢、钛合金钢时具有特殊的优越性。

砂带磨削技术的发展

从用一般精度要求的工件磨削发展到高精密、超高精密零件的磨削再到成功地应用于磁盘、磁头、录像机、复印机和光导纤头等精密零件的磨削抛光超硬材料砂带的应用领域日益扩大。


此外就砂带磨床的种类而言由起初的手动砂带磨床发展到电动砂带磨床再到进一步研制出自适应控制的自动砂带磨床在生产效率和自动化程度提高的同时加工精度也实现了可控化。

砂带磨削技术今后的发展方向

超声砂带磨削技术的应用


电解砂带磨削技术的应用


电镀砂带磨削技术的应用


我国超硬材料涂附磨具发展现状

2、应用面较窄,业界领导不够重视



3、脂点腔方法和设备仍处于研制阶段



4、制造精细砂带的工艺方法仍处研究探索之中


5、磨料价格贵,与锗刚玉和碳化硅单价相差多倍

当前研制超硬材料涂附磨具的着重点



高性能布基的研制

1

适合超硬材料涂附磨具用粘结剂的研制


2

涂附磨具用超硬材料和超硬涂附磨具国家标准的建立


3

大力推广超硬材料涂附磨具在各个加工领域的应用


4

大力开展超硬材料涂附磨具制造设备和生产工艺的研究


5

GRISH

GRISH
更多产品信息欢迎您进店选购!

https://bjgrish1.1688.com

关于国瑞升GRISH®--精密抛光材料专家&专注精密抛光20年

北京国瑞升科技股份有限公司成立于2001年6月,是国内专业从事研发、生产、经营超精密研磨抛光材料的国家级高新技术企业,是具有多项国际国内自主知识产权、多年产品技术研发经验和众多客户应用实践沉淀的业界先驱。

( https://www.bjgrish.com 010-51653168


国瑞升GRISH®以精准服务为客户提供专业化、定制化的研磨抛光解决方案,以及多种配套化、系列化的精密研磨抛光材料产品、工艺和设备,专注解决客户超精密研磨抛光的高端需求,助力客户成功!

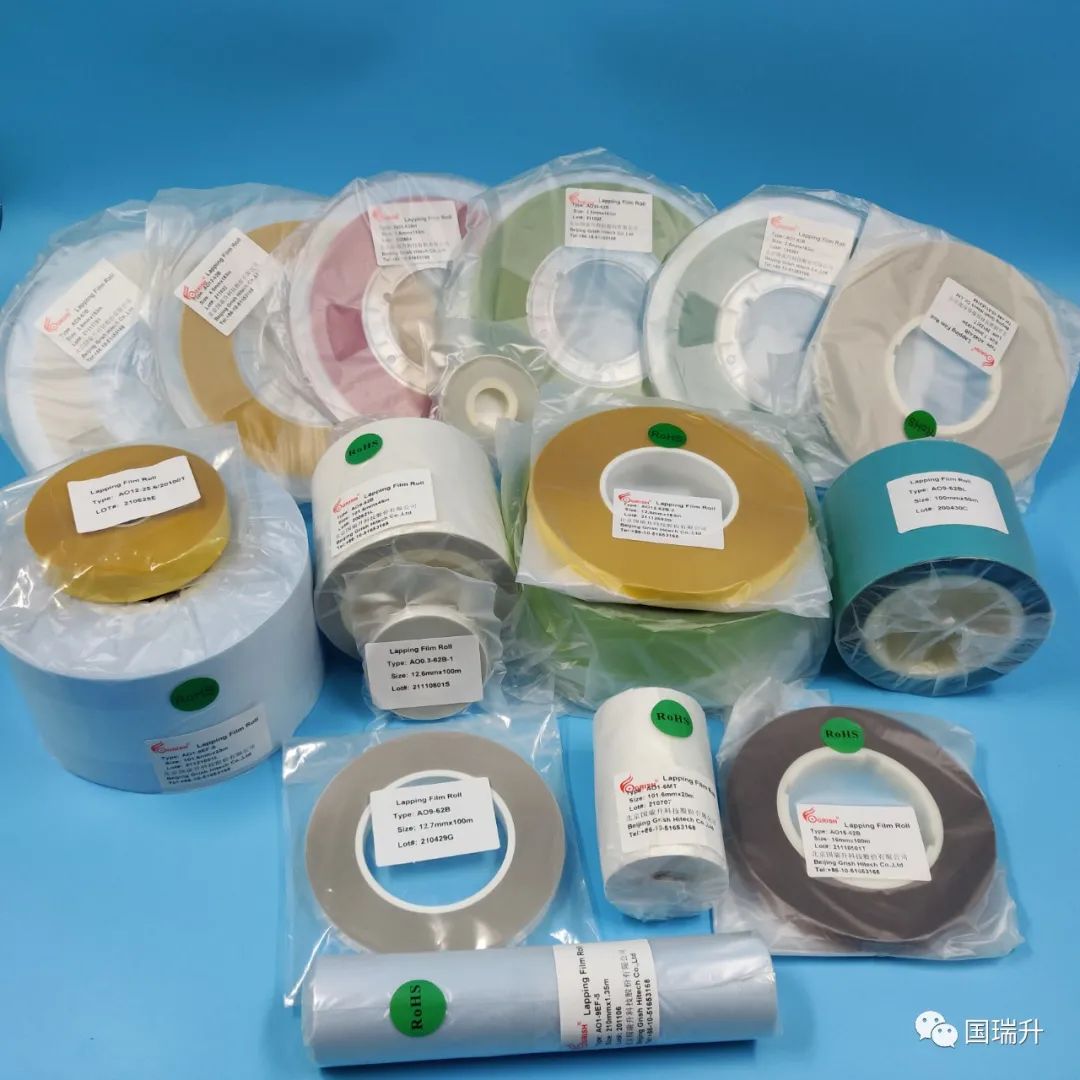

其中国瑞升GRISH®研发生产的超精密抛光膜&抛光带、静电植砂研磨带&抛光带、3D立体凹凸磨料、单晶&多晶&类多晶--金刚石微粉及对应研磨液、CMP抛光液、研磨助剂等多种超精密抛光耗材,广泛应用于光通信、汽车、半导体、LED、蓝宝石、精密陶瓷、LCD、3C电子、辊轴、口腔医疗等多个行业,并已出口至美国、英国、德国、俄罗斯、日本、韩国、印度、巴西等多个国家和地区。
