切开24种电子元器件,研磨后原来是这个样子

切开24种电子元器件,研磨后原来是这个样子

2022-01-25 15:57:55 0

我们天天都在接触不同电子元器件的集成产品,你是否好奇电子元器件里面长什么样?今天带大家来看看电子元器件不为人熟知的内部结构,以下是这些元器件经过切割研磨后的横截面照片:

横截面照片:

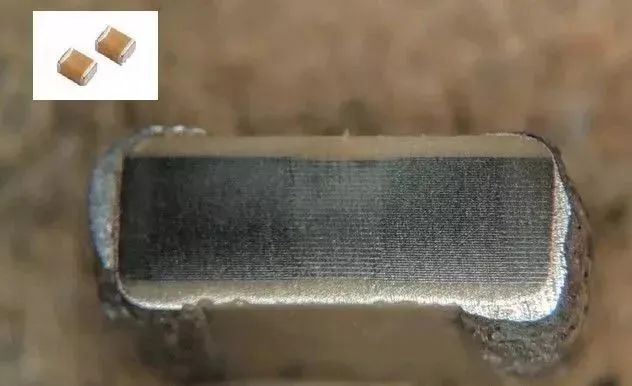

表贴电容

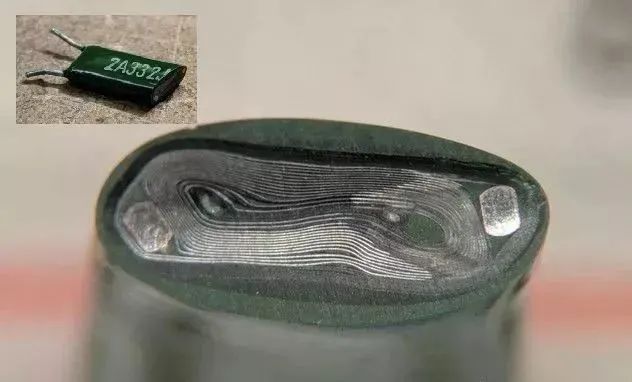

薄膜电容

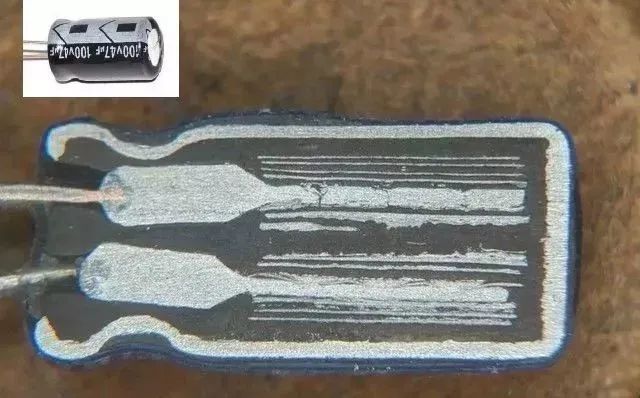

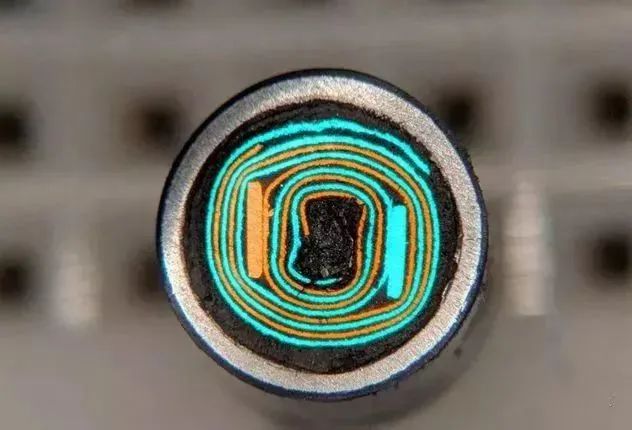

电解电容

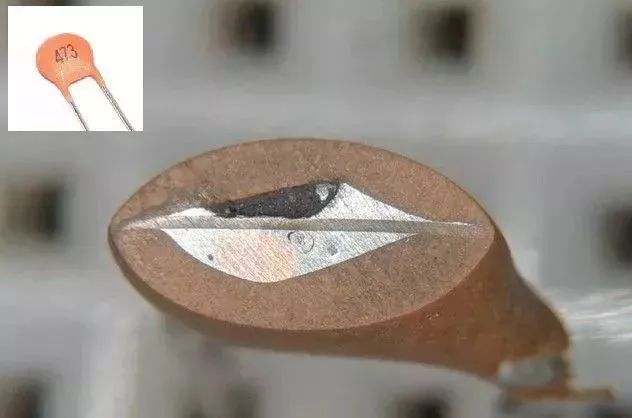

瓷片电容

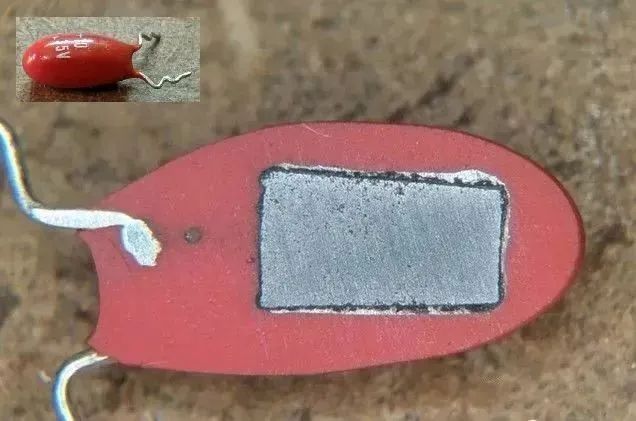

钽电容

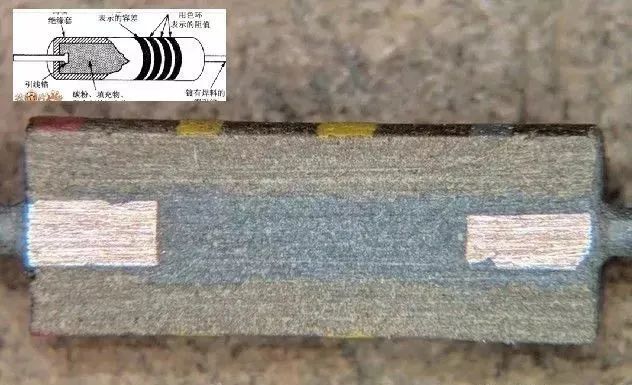

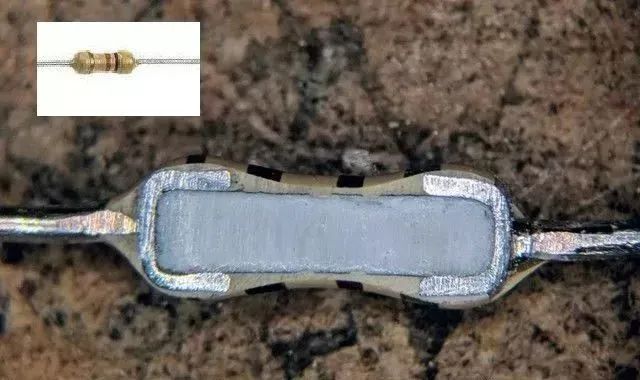

金属膜电阻

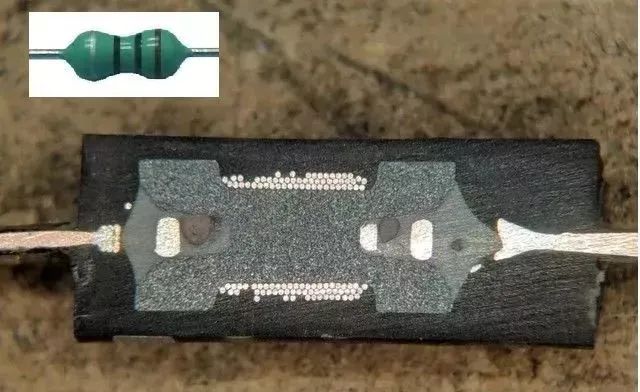

淡粉电阻



色环电感

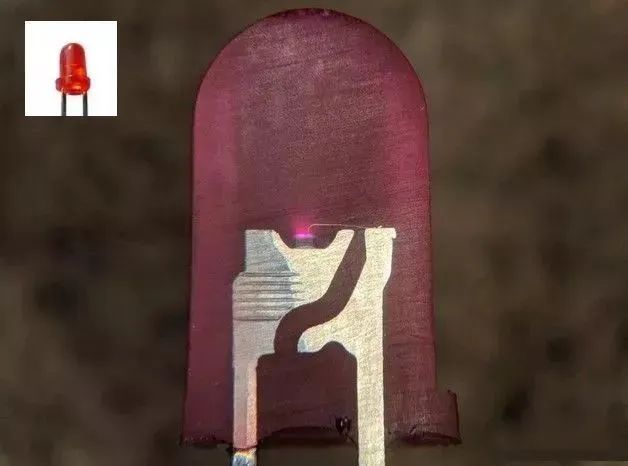

LED

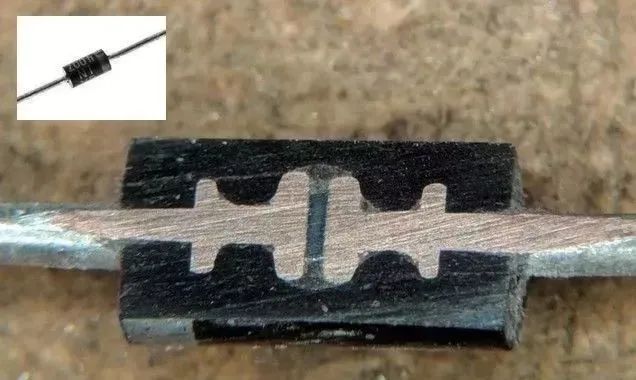

二极管

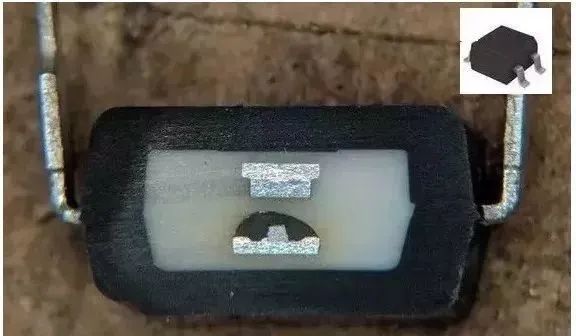

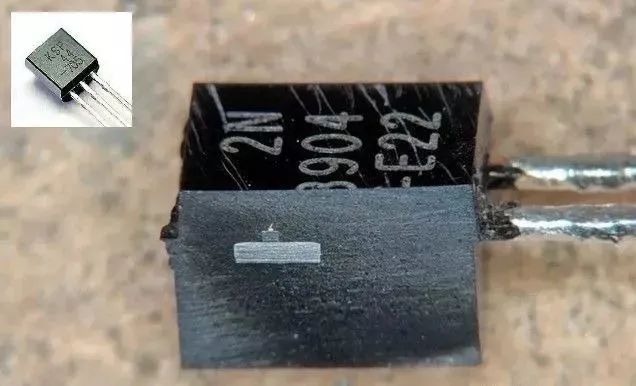

三极管

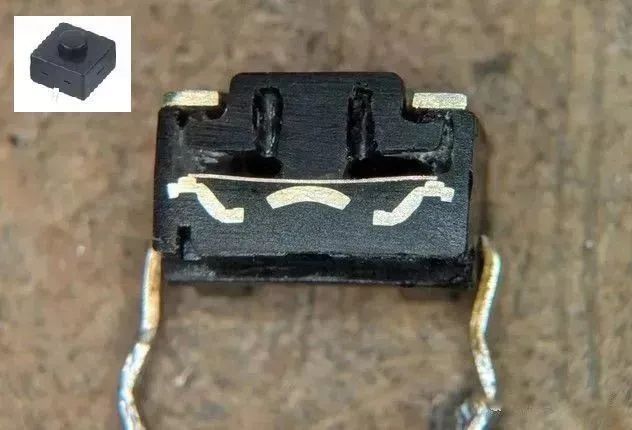

按钮

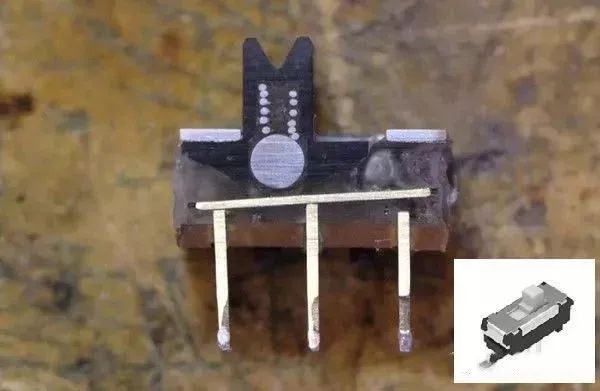

滑动单刀双掷开关

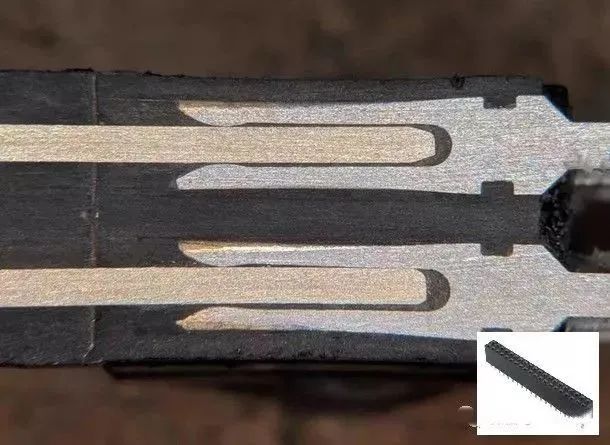

双排插针

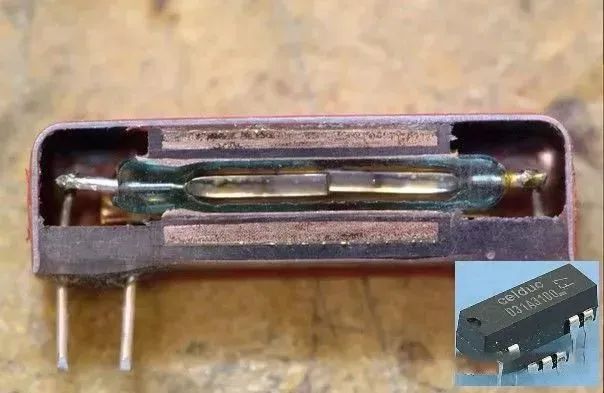

干簧管继电器

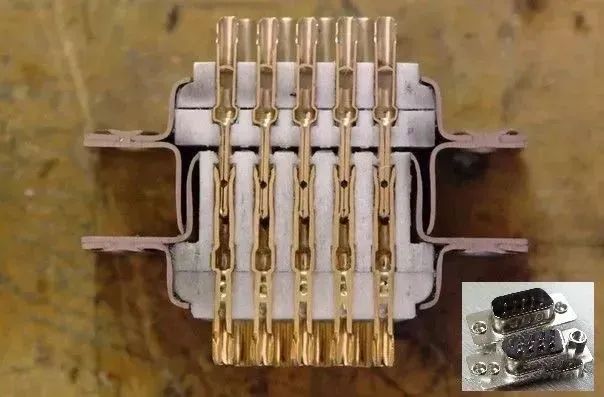

DB9接头

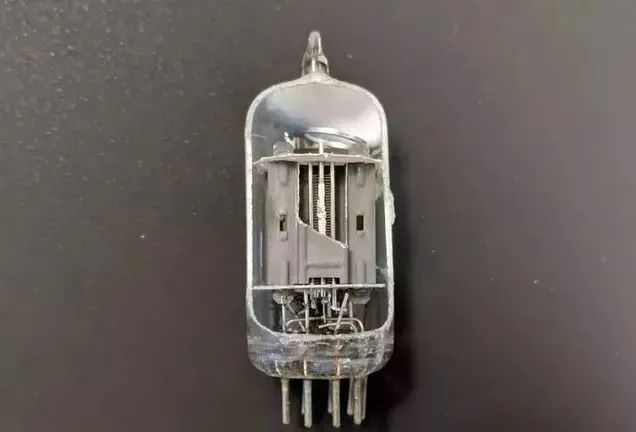

电子管

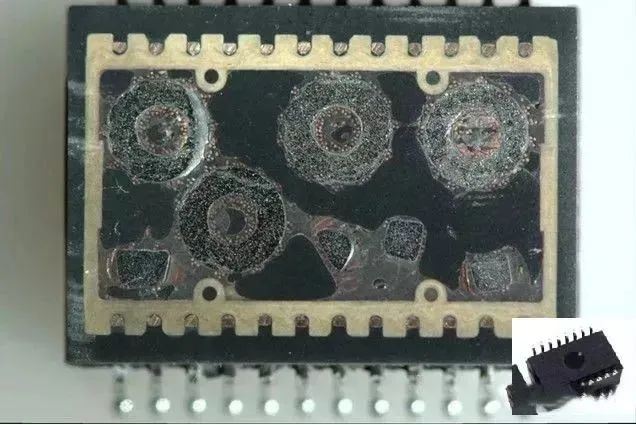

网络变压器

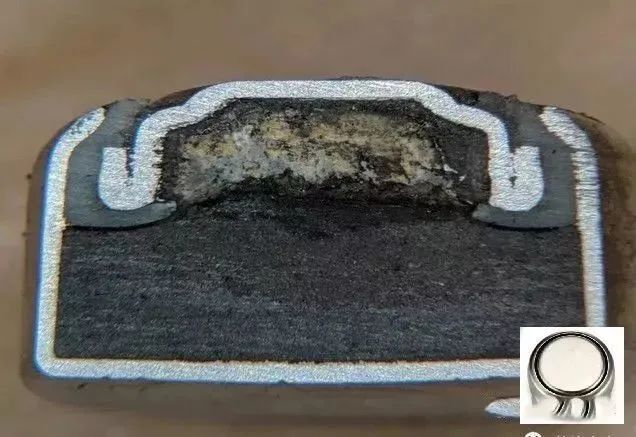

纽扣电池


驻极体MIC

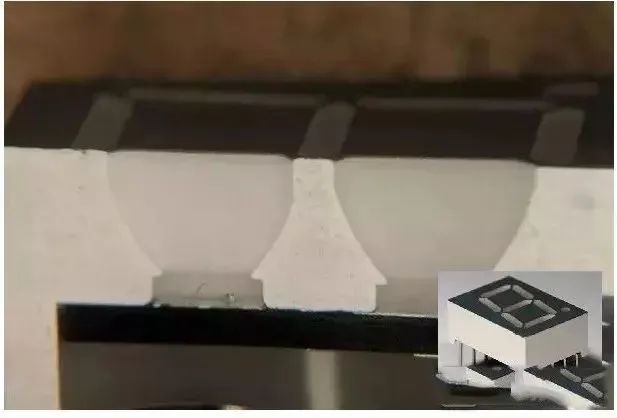

七段数码管



光耦

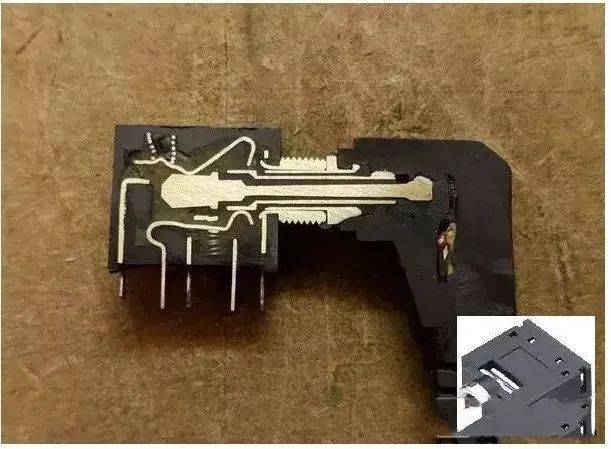

耳机接头

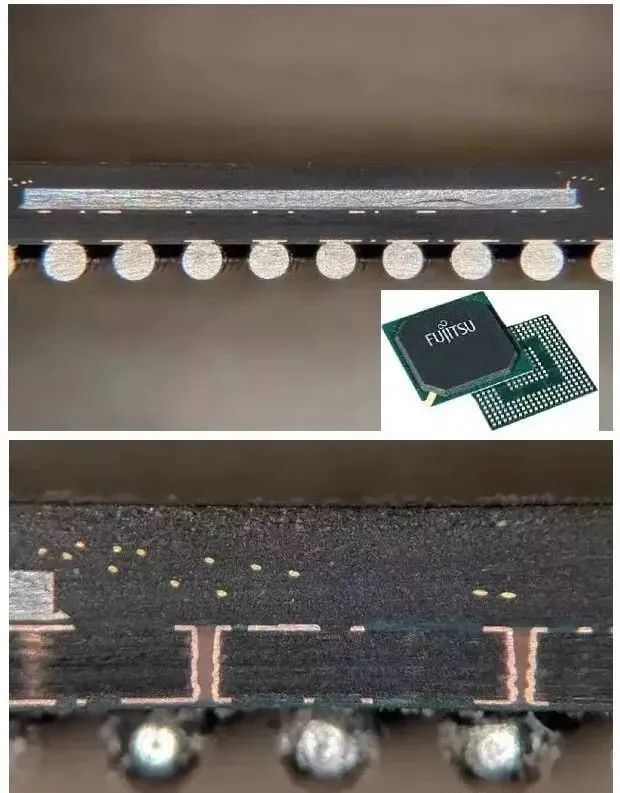

BGA封装


制作上述元器件的横截面,一般需要经过以下步骤:

【1】将元器件使用环氧树脂抽真空浸泡进行固定;

【2】使用研磨或者切割去掉元器件表层部分;

【3】对剩余部分进行抛光,显示清晰的截面图像;

【4】在放大镜或者显微镜下进行拍照观察。
